Adaptación del micrófono  ML-V

A la emisora  YAESU  212 RH

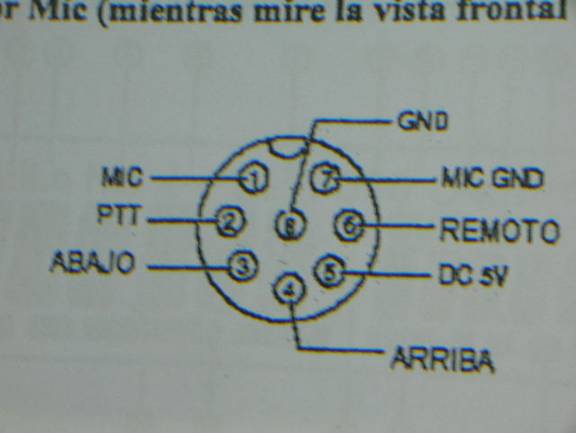

Conexiones  micrófono   Alinco  DR-635

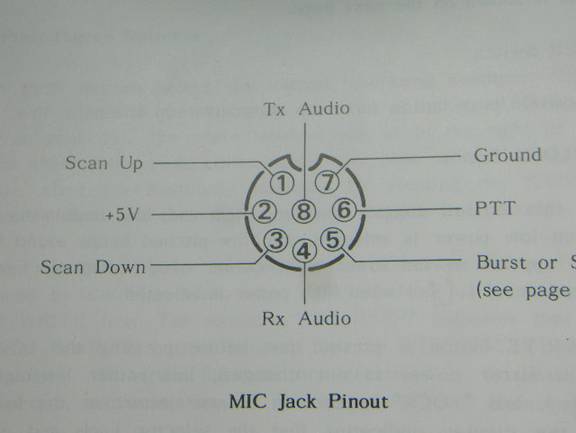

Conexiones  Micrófono  212 RH





Adaptación:

El que estaba en el  Num  de la  Alinco lo colocaremos

En el  Num de la  212 RH.



Alinco DR 635                              Yaesu 212 RH.





1        …………………………………… 8

2        …………………………………… 6

3        …………………………………… 3

4        …………………………………… 1

5        …………………………………… 2

6        ………………….

7        …………………………………… 7

8        …………………………………… 7





  Esto como se puede ver no entraña ningun problema con los

mas minimos conocimientos de electrónica / Electricidad.



  De todas maneras el autor que solo lo hace con el afan de ayudar

 a los  radioaficionados, para que puedan estar dentro de la norma-

tiva, de no usar el micrófono de mano mientras conducen.



Asi mismo se revisara de cualquier posible error, que se pudiese

haber deslizado, y por lo cual el autor no acepta responsabilidades

de ningun tipo.  (Esto ya esta explicado por otro sitio de esta misma pagina

 web. )



Asi mismo se tendra cuidado con el soldador, y con la fuente de alimentación

ya que esta se conecta a la red electrica.



Hay que estar seguros de poder hacer lo aquí puesto, ya que cualquier error

de interpretación y que de lugar a un error podremos averiar un equipo



Espero que sea de utilidad para los poseedores de este antiguo

pero equipo que todavía da muy buenas satisfacciones, y mas si se le tiene

colocada la placa de  Voz.



EA5AWF.
